3. 0 connecteur de pitch

Description

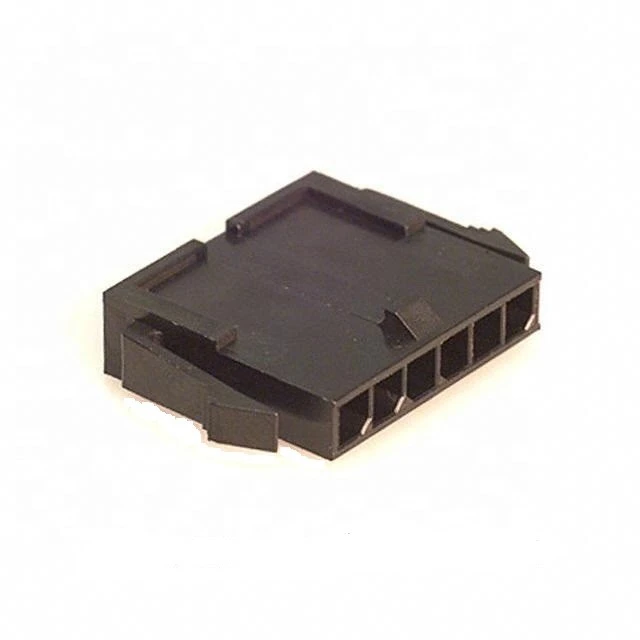

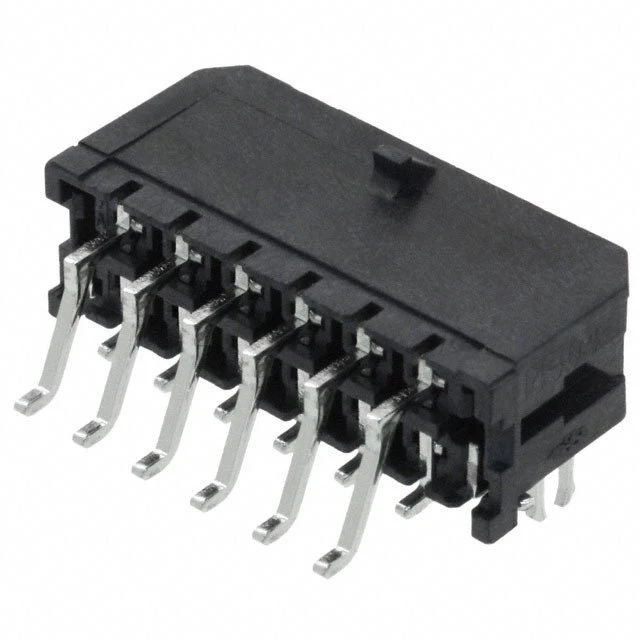

Ce connecteur de pitch 3. 0 est un connecteur mince spécialement conçu pour l'écran LCD ou d'autres petits appareils, et est généralement largement utilisé dans les applications limitées d'espace. Il est compact en apparence, avec un verrouillage de sertissage et une configuration qui empêche l'insertion inversée, et fournit une puissance stable dans un package compact. De plus, en raison de son câblage de petit diamètre et de sa conception légère, le connecteur convient également aux équipements électroniques bondés.



Caractéristiques

Le connecteur Pitch 3. 0 est conçu pour fournir des fonctions d'utilisation flexibles dans diverses configurations, et nous pouvons également vous fournir des connecteurs de différents modèles et tailles en fonction de vos besoins d'utilisation. Il est composé de matériaux résistants à la chaleur de haute qualité et résistants à l'usure avec une conception de coquille remplie, de sorte qu'il peut résister à une déformation et à une contrainte mécanique plus élevées. De plus, son connecteur robuste et durable peut assurer un effet de connexion électrique fiable dans diverses conditions de courant.



Spécification

Standard	Ul
Genre	Homme / femme
Nombre de contacts	2 broches, 4 broches, 6 broches, 8 broches, 10 broches, 12 broches, 14 broches, 16 pin, 18 broches, 20 broches, 22 pin, 24 broches, etc.
Lignes de port	Double cru et simple brut
Terminaison	Sertissage et souder
Matériau de connecteur	Pa66, ul94 v -0 / v -2
Matériau terminal	Bronze phosphore
Placage	Étain
Type de connecteur	Logement, plaquette et terminal
Couleur	Noir
Application	Alimentation à faible courant (fil à bord, fil à fil)





Dessin

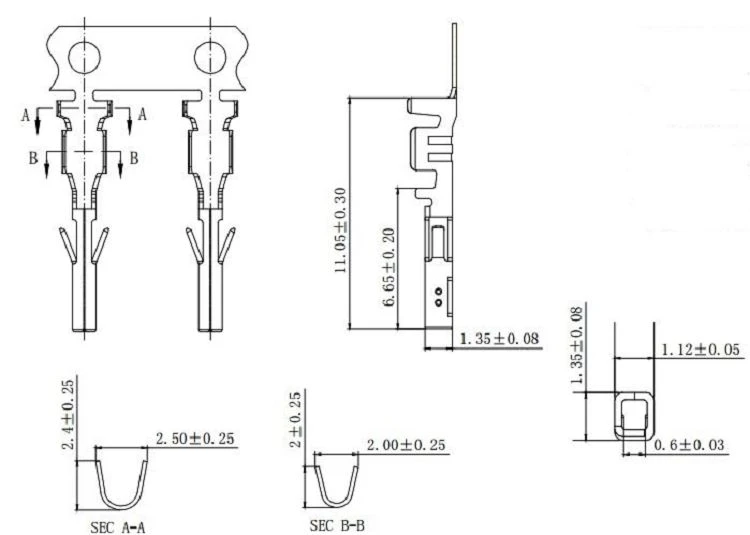

Terminal féminin approprié

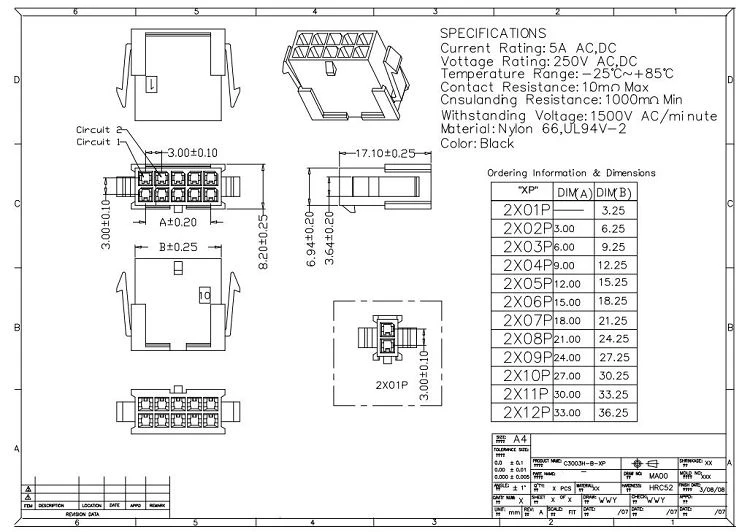

Dessin de la récipient



Terminal approprié



Dimension filaire appropriée

18 AWG, OD 1,85 mm (.073 pouces)

20 AWG, OD 1,85 mm (.073 pouces)

22 AWG, OD 1,85 mm (.073 pouces)

24 AWG, OD 1,85 mm (.073 pouces)

26 AWG, OD 1,27 mm (0,050 pouce)

28 AWG, OD 1,27 mm (0,050 pouce)

30 AWG, OD 1,27 mm (0,050 pouce)
