Comment contrôler les contacts de sertissage usinés - sous la taille du conducteur - CMA BuildUp Crimps?
Laissez le câble top - vous dire comment le contrôler par IPC.

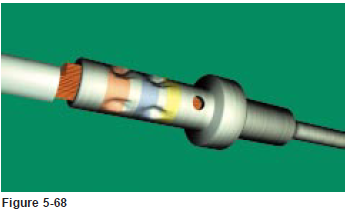

Target - classe 1,2,3
• La zone Circulaire MIL du conducteur est construite de sorte qu'elle se situe dans la plage CMA minimale et maximale du contact.
• La gamme CMA est construite en utilisant l'une des méthodes énumérées ci-dessous:
• Le conducteur est plié ou plié pour obtenir la bonne accumulation CMA.
• La zone du conducteur est augmentée par l'utilisation de conducteurs de remplissage nus (non isolés), selon les besoins, pour obtenir l'accumulation CMA correcte.
• Une combinaison du pliage et de la méthode de remplissage est utilisée pour réaliser l'accumulation CMA correcte.
• Les «bagues d'adaptateur CMA spéciales» sont utilisées lorsqu'ils sont appelés sur la documentation de l'assemblage. (L'utilisation de ces adaptateurs nécessitera généralement des exigences spéciales de couverture isolante supplémentaires.)

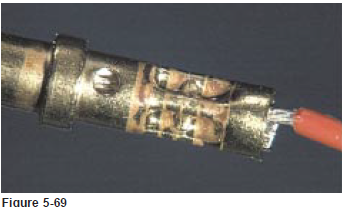

• Le remplissage est visible à l'extrémité d'entrée du fil du canon.
Acceptable - classe 1,2,3
• Les conducteurs de remplissage et le conducteur de fil sont visibles dans la fenêtre d'inspection du contact.
• Le conducteur de remplissage est du même conducteur de type que le fil est grondé dans le contact. (La jauge peut être différente au besoin mais le métal de base et le placage en cas de besoin
être le même.)
Défaut - classe 1,2,3
• Un seul conducteur solide utilisé pour construire la CMA.

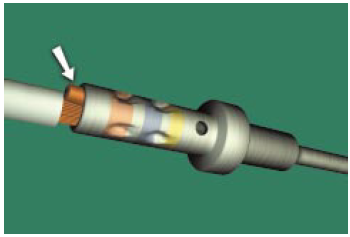

• Les conducteurs de remplissage et / ou le conducteur de fil ne sont pas visibles dans la fenêtre d'inspection.
Défaut - classe 2,3

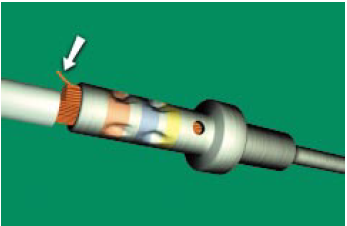

• Le fil de remplissage s'étend au-delà de l'isolation du fil primaire.
Défaut - classe 1,2,3
• Le flair ou l'écart de conducteur utilisé s'étend passé ou dépasse le diamètre de contact.
• Le conducteur exposé viole le dégagement électrique minimal
