La préparation des fils est importante pour la fabrication des faisceaux de câbles, c'est la première étape pour effectuer la préparation. IPC-A-620 définit les spécifications de déformation et de séparation du conducteur de fil dans la section 3.2/3.3. Vous trouverez ci-dessous les spécifications pour référence.
Cible – Classe 1,2,3
• Les brins ne sont pas aplatis, non tordus, déformés, pliés ou autrement
déformé.
Acceptable - Classe 1,2,3
• Les brins de fil perturbés lors du retrait de l'isolant ont été
restauré pour se rapprocher de leur configuration d'origine.

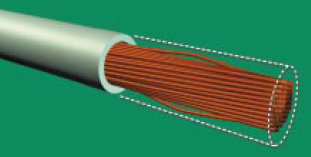

3.3 Séparation des fils (cage à oiseaux)
Cible - Classe 1,2,3
• Pas de cage à oiseaux.
Acceptable - Classe 1,2,3
• Les brins de fil sont séparés (cage à oiseaux) mais ne dépassent pas
le moindre de :
• Un diamètre de toron ou
• Ne dépassez pas le diamètre extérieur de l'isolation du fil.
