La séparation des brins de fil est un défaut normal lors du dénudage des fils, comment juger si elle est acceptée ou non, nous suivons toujours la spécification IPC-A-620.
Référez-vous ci-dessous
Cible - Classe 1,2,3
• Pas de cage à oiseaux.

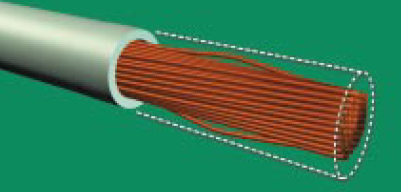

Acceptable - Classe 1,2,3
• Les brins de fil sont séparés (cage à oiseaux) mais ne dépassent pas
le moindre de :
• Un diamètre de toron ou
• Ne dépassez pas le diamètre extérieur de l'isolation du fil.

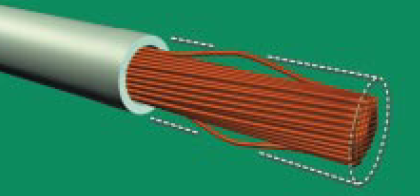

Acceptable - Classe 1
Indicateur de processus - Classe 2
Défaut - Classe 3
• Les brins de fil ont une séparation supérieure à un diamètre de brin.
mais ne dépassez pas le diamètre extérieur de l'isolation du fil.
Acceptable
Acceptable - Classe 1
Défaut - Classe 2,3
• La pose générale en spirale des torons n'a pas été conservée.
• Les torons de fil s'étendent au-delà du diamètre extérieur de l'isolation du fil.
Défaut - Classe 1,2,3
• Les brins de fil sont pliés.
