Les câbles à double noyau sont conçus spécifiquement pour améliorer les performances des applications de données à grande vitesse. Par rapport aux câbles coaxiaux avec un seul conducteur, les câbles à double noyau incorporent deux conducteurs dans leur conception, améliorant ainsi l'intégrité du signal, la vitesse et la bande passante.
Par rapport aux câbles micro-coaxiaux, le principal avantage des câbles à double noyau est qu'ils peuvent transmettre des paires différentielles à grande vitesse avec un biais intra-paire très faible entre les signaux positifs et négatifs de la paire différentielle Andy Shrout de Samtec. La biais est la différence de retard entre les signaux positifs et négatifs d'une paire différentielle. Intrapair Skew fait référence à la biais dans la paire elle-même, plutôt que sur le biais entre deux paires différentielles. Avec la complexité croissante des puces d'aujourd'hui (puces, FPGA), les différences de décalage entre les paires de fils ne sont plus un problème, mais le décalage intra-fil, qui fait référence au décalage au sein de la paire différentielle elle-même ou dans un seul double noyau, reste crucial. Comme les débits de données atteignent 112 Go / s PAM4 et 224 Go / s PAM4, il devient encore plus important.

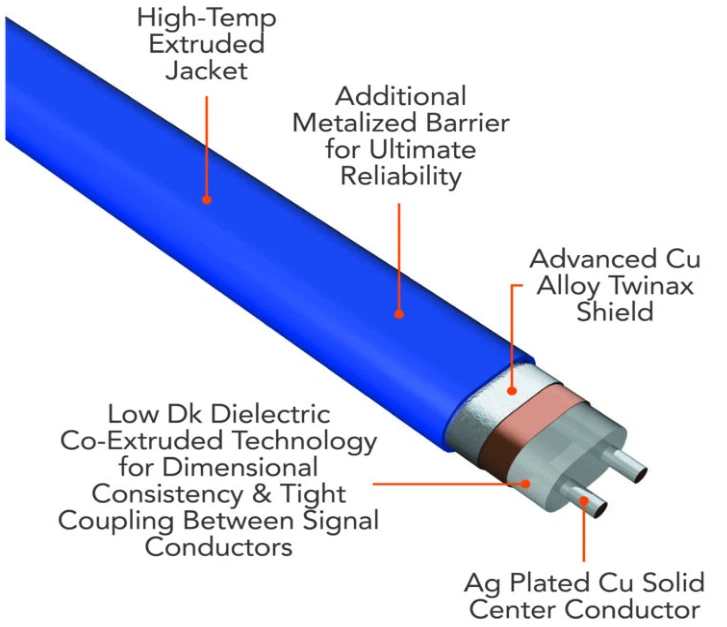

Un double axe se compose principalement de quatre composants:
Les conducteurs internes ou les conducteurs de signaux portent des signaux. Twinax a un conducteur de signal positif et un conducteur de signal négatif.
Le diélectrique est un matériau non conducteur entourant un conducteur de signal.
La couche de blindage du circuit de mise à la terre est enroulée autour de deux conducteurs dans le diélectrique.
Couvrir le couvercle protecteur d'une gaine protectrice ou d'une couche d'isolation externe.
Comparaison entre le câble à double axe et le câble coaxial
Par rapport aux câbles coaxiaux, les principaux avantages des câbles à double noyau sont des débits de données plus élevés (5 Go / s ou plus) et des fréquences de signal plus élevées (2,5 GHz ou plus). À mesure que la fréquence ou le débit de données augmente, la vitesse de propagation du signal devient plus rapide. Lorsque la puce de réception n'est pas couplée, il est difficile de reconnaître la paire différentielle, ce qui peut entraîner un grand nombre d'erreurs de bits.
