Les lignes droites, croisées et inversées des câbles Ethernet sont classées en fonction de leurs différentes séquences de lignes et ont des applications spécifiques dans différents scénarios de connexion réseau. Cet article présentera les scénarios d'analyse et d'application spécifiques de ces trois types de séquences de lignes.
一, connexion directe

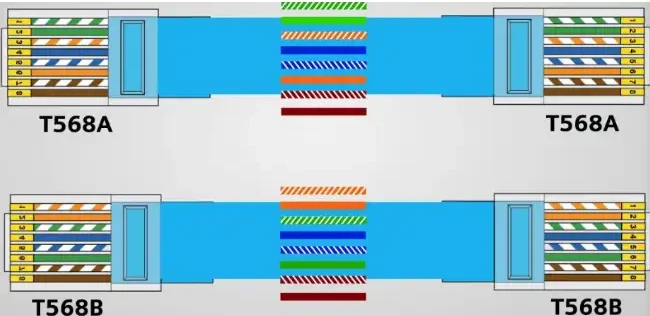

1. Séquence de lignes : les deux extrémités de la ligne droite ont la même séquence de lignes, c'est-à-dire que la broche 1 correspond à la broche 1, la broche 2 correspond à la broche 2, et ainsi de suite.
2. Norme : suit généralement les normes T568A ou T568B.
3. Séquence de lignes spécifique :
T568A : Blanc vert, vert, blanc orange, bleu, blanc bleu, orange, blanc marron, marron
T568B : Blanc Orange, Orange, Blanc Vert, Bleu, Blanc Bleu, Vert, Blanc Marron, Marron
4. Scénarios d'application :
Ordinateur vers le commutateur : connectez la carte réseau (NIC) de l'ordinateur au commutateur.
Routeur vers commutateur : connectez le port LAN du routeur au commutateur.
Interrupteur à interrupteur : connectez deux interrupteurs de marques différentes.
Du modem au routeur : Connectez le port WAN du modem au port WAN du routeur.
Imprimante vers le commutateur : connectez l'imprimante réseau au commutateur.
2, ligne croisée

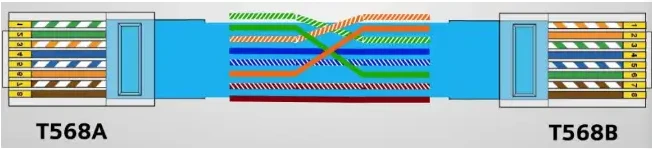

1. Séquence de ligne : une extrémité de la ligne croisée adopte la norme T568A et l'autre extrémité adopte la norme T568B, ou les 1ère et 3ème broches, 2ème et 6ème broches des deux sont interchangées.
2. Standard : généralement utilisé pour connecter deux appareils du même type.
3. Séquence de lignes spécifique :
T568A une extrémité : blanc vert, vert, blanc orange, bleu, blanc bleu, orange, blanc marron, marron
T568B autre extrémité : blanc orange, orange, blanc vert, bleu, blanc bleu, vert, blanc marron, marron
4. Scénarios d'application :
Ordinateur à ordinateur : carte réseau qui connecte directement deux ordinateurs pour le partage de fichiers ou la mise en réseau temporaire.
Switch to switch : connectez deux commutateurs de la même marque pour empiler ou étendre un réseau.
Routeur à routeur : connectez les ports LAN de deux routeurs pour l'interconnexion réseau.
Passer au hub : connectez des commutateurs et des hubs pour étendre le réseau.
3, ligne inversée
1. Séquence de ligne : la séquence de ligne à une extrémité de la ligne inverse est complètement inversée, la broche 1 correspondant à la broche 8, la broche 2 correspondant à la broche 7, et ainsi de suite.
2. Standard : port de console généralement utilisé pour connecter des périphériques réseau.
3. Séquence de lignes spécifique :
Une extrémité : blanc orange, orange, blanc vert, bleu, blanc bleu, vert, blanc marron, marron.
A l'autre extrémité : marron, blanc marron, vert, blanc bleu, bleu, blanc vert, orange, blanc orange
4. Scénarios d'application :
Ordinateur à la console du routeur : connectez le port série de l'ordinateur au port de console du routeur pour configurer et gérer le routeur.
Ordinateur vers console de commutation : connectez le port série de l'ordinateur au port de console du commutateur pour configurer et gérer le commutateur.
Ordinateur vers une autre console de périphérique réseau : connectez le port série de l'ordinateur au port de console d'autres périphériques réseau (tels que des pare-feu, des points d'accès sans fil) pour configurer et gérer les périphériques.
4, Résumé
Connexion directe : utilisée pour connecter différents types d'appareils, tels que des ordinateurs aux commutateurs, des routeurs aux commutateurs, etc.
Crossover : utilisé pour connecter des appareils du même type, tels qu'un ordinateur à un ordinateur, un commutateur à un commutateur, etc.
Ligne inversée : utilisée pour connecter le port de console des périphériques réseau, tels que le port de console d'un ordinateur à un routeur ou un commutateur.
Comprendre ces séquences de câbles et leurs scénarios d'application peut aider à sélectionner le type de câble approprié pour la connectivité réseau et la configuration des appareils, garantissant ainsi le fonctionnement normal et la gestion efficace du réseau.
